亞洲日韓歐美成人在線玻璃鋼塔器質量檢測規格齊全,玻璃鋼塔器廠家直銷

玻璃鋼塔器質量檢測

作者：admin 日期：2020/6/22 14:45:32點擊：1260

摘要：玻璃鋼塔器內襯樹脂含量高(電話:13703182221 13463849991)，具有很好的防腐防滲作用，其內襯層樹脂含量在92%以上，過渡層樹脂含量80%。

1、玻璃(li)鋼(gang)塔器制作筒體內(nei)襯(chen)成型：玻璃(li)鋼(gang)內(nei)襯(chen)按結構又分內(nei)襯(chen)層和過(guo)渡層，主要起防腐(fu)防滲作用。
（1）內(nei)襯(chen)樹脂(zhi)配(pei)制(zhi)。按質(zhi)檢部門根(gen)據當(dang)時的(de)工作環(huan)境、溫度(du)條件作出的(de)樹脂(zhi)配(pei)方(fang)體(ti)系(xi)進行(xing)內(nei)襯(chen)樹脂(zhi)配(pei)兌，配(pei)料(liao)量要根(gen)據制(zhi)造進度(du)合理掌握。當(dang)現場情況發(fa)生變化時，質(zhi)檢部門和制(zhi)造部門應及時調整配(pei)方(fang)，并(bing)按新(xin)配(pei)方(fang)配(pei)制(zhi)需用的(de)樹脂(zhi)；
（2）按設計要求的鋪層步驟進行內(nei)襯(chen)層制(zhi)作。內(nei)襯(chen)的制(zhi)作采用(yong)鋼(gang)制(zhi)模具，進口維納斯噴槍噴射(she)成(cheng)型。內(nei)襯(chen)樹脂(zhi)含量高，具有(you)很好(hao)的防腐(fu)防滲作用(yong)，其內(nei)襯(chen)層樹脂(zhi)含量在(zai)92%以上，過渡層樹脂(zhi)含量80%。
（3）過程(cheng)檢驗。按設(she)計(ji)要求鋪覆完(wan)各層后，要求操(cao)作工人進(jin)行初步的質量檢測：內襯(chen)是(shi)(shi)否達到(dao)設(she)計(ji)厚度,局部是(shi)(shi)否有(you)貧(pin)膠(jiao)、掛(gua)膠(jiao)現象,是(shi)(shi)否有(you)白斑、氣(qi)泡，若發生上述情況應及(ji)時匯報(bao)并采取處理(li)措施；
（4）內襯深度固化，脫(tuo)模(mo)。
2、上(shang)下(xia)封(feng)頭成型加強。封(feng)頭按結構分(fen)內襯層和結構層。
（1）玻璃(li)鋼封頭內(nei)襯(chen)(chen)層成型與(yu)玻璃(li)鋼筒體內(nei)襯(chen)(chen)成型工(gong)藝及原材料(liao)相同，采用噴槍噴射成型，樹脂含量高。封頭內(nei)襯(chen)(chen)層鋪(pu)設(she)完畢，深度固化。
（2）鋪設(she)封頭(tou)結(jie)構層，噴槍(qiang)噴射(she)噴射(she)紗與玻璃(li)布交替進行。玻璃(li)布各單層鋪設(she)過(guo)程中應施加合理的(de)張力(li)，相(xiang)互之間適量搭接，并用組(zu)合壓(ya)輥反復滾(gun)壓(ya)趕出氣泡以保(bao)證纖維(wei)完全浸透(tou)。要求各增強材料層達到設(she)計的(de)樹脂含量要求。
（3）過(guo)程檢驗，深度固化，脫模。

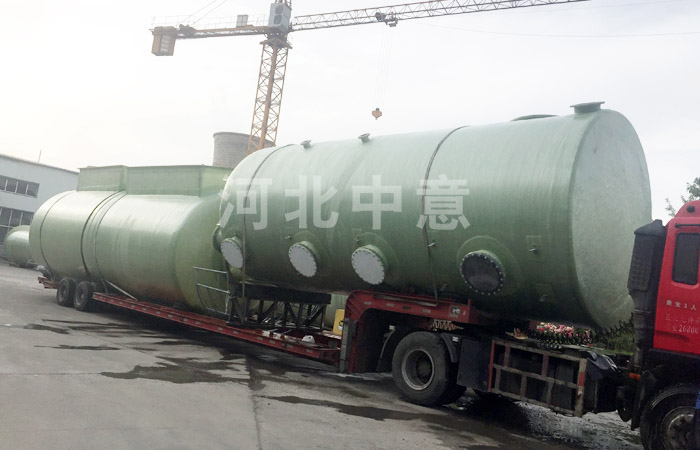

3、玻(bo)璃鋼塔(ta)器組(zu)裝(zhuang)：
（1）將(jiang)固化好的筒體內襯(chen)和封頭(tou)脫模，切割成設計文件規定的尺寸。
（2）用組(zu)(zu)(zu)裝環(huan)將(jiang)筒(tong)體內襯和封(feng)頭(tou)對接(jie)，將(jiang)組(zu)(zu)(zu)裝環(huan)調(diao)整到公(gong)稱(cheng)直(zhi)徑Φ-30mm，組(zu)(zu)(zu)裝環(huan)插入筒(tong)體內襯，脹(zhang)緊組(zu)(zu)(zu)裝環(huan)至工稱(cheng)直(zhi)徑Φ-15mm，將(jiang)下封(feng)頭(tou)套在組(zu)(zu)(zu)裝環(huan)外露部分，緩慢脹(zhang)緊組(zu)(zu)(zu)裝環(huan)，并測量內襯周長及3點（均布）直(zhi)徑，至達到標準要求。
（3）鋪(pu)設對接(jie)縫(feng)(feng)外加強(qiang)層，打(da)磨(mo)接(jie)縫(feng)(feng)區，由(you)內(nei)(nei)至外階(jie)梯式（寬度(du)(du)遞增(zeng)）鋪(pu)設外接(jie)縫(feng)(feng)，最(zui)外層寬度(du)(du)不小于(yu)500mm。整(zheng)體加強(qiang)完畢，用(yong)內(nei)(nei)襯(chen)樹脂及短(duan)切氈粘接(jie)內(nei)(nei)縫(feng)(feng)，由(you)外至內(nei)(nei)階(jie)梯式（寬度(du)(du)遞增(zeng)）鋪(pu)設。
（4）過(guo)程檢驗(yan)。
4、玻璃鋼(gang)塔器(qi)整體加(jia)強：
（1）將組裝好(hao)的(de)設(she)備殼體接入數控(kong)纖維纏繞(rao)機(ji)，打磨、修整(zheng)設(she)備殼體外表(biao)面(mian)。在內襯管口處鉆孔(kong)，充(chong)氣保(bao)證內襯的(de)圓度。
（2）用短切氈局部加強下(xia)封底與筒體(ti)(ti)拐(guai)角應(ying)(ying)力集(ji)中(zhong)區，調整纏繞角及封頭(tou)(tou)包角，依適應(ying)(ying)封頭(tou)(tou)應(ying)(ying)力集(ji)中(zhong)特(te)性，下(xia)封頭(tou)(tou)包敷(fu)寬度大(da)于250mm，筒體(ti)(ti)包敷(fu)高度400mm。
（3）采用(yong)一高三(san)多、退纏(chan)(chan)(chan)進噴(pen)，噴(pen)射(she)紗、環向與(yu)交叉纏(chan)(chan)(chan)繞(rao)(rao)(rao)交替進行，并通過調(diao)整內襯(chen)轉(zhuan)速及纖維張力，保證罐壁(bi)樹(shu)脂含量。外斜底設備(bei)(bei)下封頭底面與(yu)設備(bei)(bei)軸線不(bu)垂直(zhi)，調(diao)整纏(chan)(chan)(chan)繞(rao)(rao)(rao)設備(bei)(bei)及纏(chan)(chan)(chan)繞(rao)(rao)(rao)參(can)數，整體(ti)加強中(zhong)交叉纏(chan)(chan)(chan)繞(rao)(rao)(rao)的纏(chan)(chan)(chan)繞(rao)(rao)(rao)長度(du)大于設備(bei)(bei)筒體(ti)長度(du)，設備(bei)(bei)主體(ti)旋轉(zhuan)1200，纏(chan)(chan)(chan)繞(rao)(rao)(rao)紗對設備(bei)(bei)上下封頭形(xing)成花蕾式(shi)包敷。
（4）過程檢驗，深度固化。
5、玻璃(li)鋼塔器(qi)裝(zhuang)配管(guan)口(kou)：根(gen)據圖紙劃線定位，開孔安(an)裝(zhuang)管(guan)口(kou)。
6、玻璃鋼塔(ta)器外保(bao)護層：整體制作(zuo)完畢后（包括(kuo)配件(jian)安(an)裝(zhuang)），噴涂防護層，抗(kang)老化(hua)膠衣樹脂添加紫外線吸收劑、增韌劑。

上一個產品：立式玻璃鋼儲罐

下一個產品：玻璃鋼纏繞管道特點
